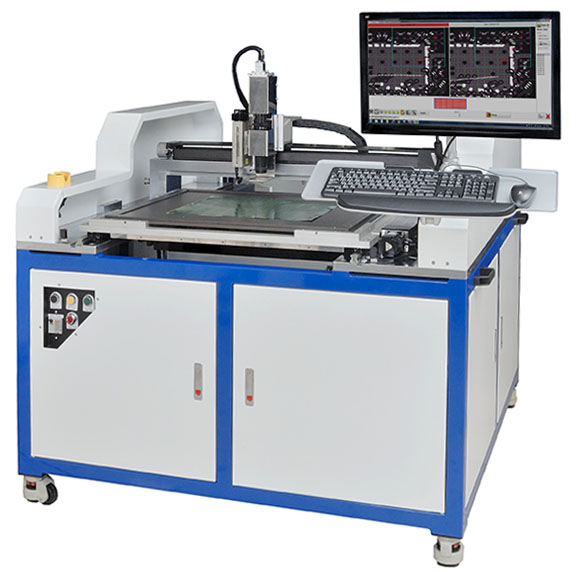

完成品/仕掛品検査(プリント回路基板)
パラメータ設定は簡単で、設定にかかる時間は5分以内です。新しい製品の材料番号を入力してから、スキャン開始までの時間は5分以内です。
検査機サイズが大きめ検査機は大きめで、Panelのスキャンが可能です。スキャン可能な面積は880 x 700 mmです。
検査可能な欠陥種類AIで人の目で検査することをシミュレーションします。操作が簡単で、パラメータはリアルタイムで反応されます。外部データがなくても、スキャン検査を行えます。
レーザーで欠陥位置をマーキングレーザーで欠陥の位置を特定し、マーキングします。そして、欠陥の分布図と座標データを出力します。
光学撮影システムを通し、プリント回路基板完成品/仕掛品にある各種の欠陥をすぐにチェックすることができます。不良ロスを減らし、製品の品質を向上させます。
顕微鏡をシミュレーションし、高エネルギーで正面と側面に光を照射し、光学カメラセットを用い、撮影システム上方の高解像度感光ユニットにフォーカスして画像を撮ります。 そして、コンピューター(計算機)で画像を数値化し、以下のモードを通じ、欠陥を検出します。
