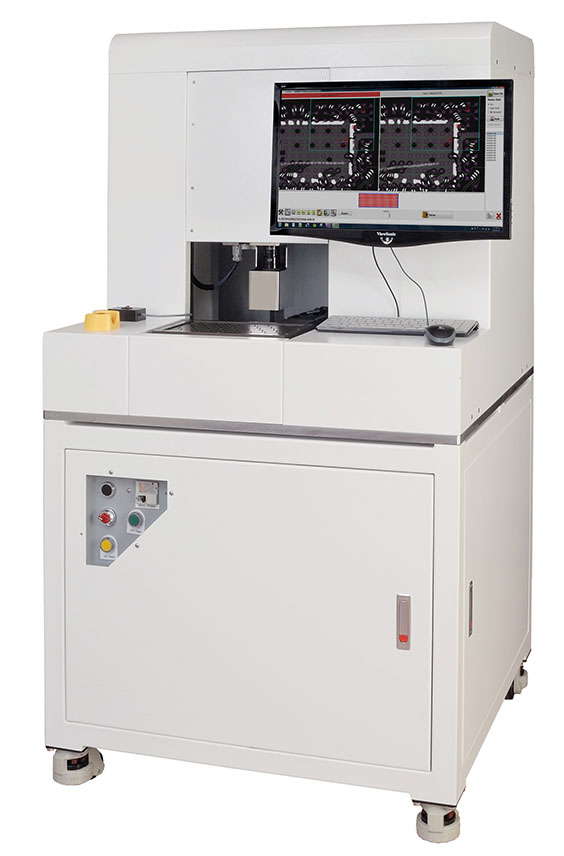

完成品検査(プリント回路基板)
パラメータ設定は簡単で、設定にかかる時間は5分以内です。 新しい製品の材料番号を入力してから、スキャン開始までの時間は5分以内です。
検査機サイズが小さめ検査機のサイズは小さく、省スペースで、出荷前と入荷前との抜き取り検査に適します。
検査可能な欠陥種類弊社は、自力でソフトウェアを開発し、20年越えの経験を持っております。製品販売後でも、ソフトウェアの更新を続け、検査機の機能を最適化いたします。
AIで人の目で検査することをシミュレーションします。 操作が簡単で、パラメータはリアルタイムで反応されます。外部データがなくても、スキャン検査を行えます。
レーザーで欠陥位置をマーキングレーザーで欠陥の位置を特定し、マーキングしします。そして、欠陥の分布図と座標データを出力します。
光学撮影システムを通し、プリント回路基板完成品/仕掛品にある各種の欠陥をすぐにチェックすることができます。不良ロスを減らし、製品の品質を向上させます。
顕微鏡をシミュレーションし、高エネルギーで正面と側面に光を照射し、光学カメラセットを用い、撮影システム上方の高解像度感光ユニットにフォーカスして画像を撮ります。そして、コンピューター(計算機)で画像を数値化し、以下のモードを通じ、欠陥を検出します。
